Pickling line and hydrochloric acid regeneration plant€ equipment introduction

時間：2014-07-10 13:30:26 作者：來源：

1、酸洗線和鹽酸再生廠

1．1酸洗線工藝介紹

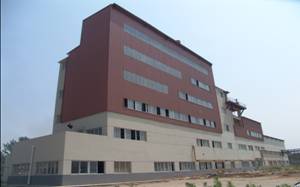

1、應用實例及照片

2、酸洗生産線（PKL）是由本公司同北京京誠之星設計開發的推拉式酸洗線。其特點是使用(y♥òng)先進的淺槽紊流式酸洗工藝，酸洗時間短、效率高。産線使用9輥矯直機保證帶鋼的(d e)平直度，并加強對表面氧化鐵皮的疏松，加快其除鱗速度，達到更好的酸洗效果；出口配♠備4輥式光整機〈skin pass mill〉可生産出高級且平坦的酸洗塗油卷〈P/O料〉。

3、生産流程圖

1.開卷機 Uncoiler

2.九輥矯直機 Nine Rolls Flattener

3. 切頭剪 Head End Shear

4. 酸洗槽 Pickling Tank

5. 漂洗槽 Water Tank

6. 烘幹 Dryer

7. 活套 Looper

8. 切邊剪 Side Trimmer

9. 五輥矯直機 Five Rolls Tension Leveler

10. 整平機 Skin Pass Mill

11. 塗油機 Oiler

12. 剪切機 Flying Shear

13. 收卷機 Recoiler

14、酸洗産品規格

品名 Product	規格 SPEC	厚度Thickness（mm）	寬度 Width（mm）	內徑 Coil ID
P/O	SPHC	1.5～4.0	800～1250	610

1．2、ARP工藝介紹和産品的用途指标

1、應用實例及照片

2、ARP的全稱是Acid Regeneration Plant，此設備由奧地利安德裡‍茲公司提供，它的主要功能是将酸洗産生的廢酸，

經過WAPUR系統，即廢酸淨化工藝，俗稱除矽 Silica Remove後，經↑過一系列的反應及焙燒後，重新生成再生酸，

供酸洗循環使用，同時産生脫矽的氧化鐵粉（Fe2O3）可(kěβ)以出售，大大降低了生産成本。

3、氧化鐵粉的指标：

項目	産量 kg/hr	Cl含量 %	Si含量 PPm	Al2O3含量 PPm	P2O3 含量 PPm	純度 %	密度 t/m3	濕度 %	BET（粒子） g/m2
指标	770	≤0.1	≤80	≤100	≤50	≥99.3	≥0.35	≤0.3	≥2.5
