The cold rolling line equipment

時間：2014-07-10 14:00:36 作者：來源：

2、冷軋線

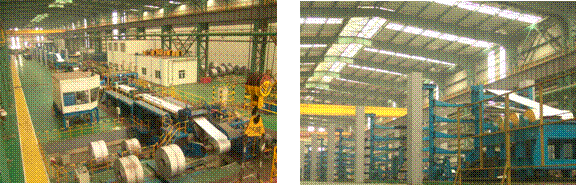

1、應用實例及照片

2、軋生産線（CTCM）是由本公司同北京京誠之星設計開發的‍(de)第三代冷軋産線，它采用連續式八輥軋機五機架機組。
相對與四輥、六輥軋機，它具有以下優點：

1. 軋機剛度好，機架受力好，軋輥直徑小；
2. 軋機惰性小，軋制力小；
3. 可産出無帶頭帶尾且平坦度極佳的冷軋薄硬闆〈CFH〉。

3、生産流程圖

1. 開卷機 Uncoiler
2. 1#機架 1# Stand
3. 1-2張力計 1-2 Stand Tension Meter
4. 2#機架 2# Stand
5. 2-3張力計 2-3 Stand Tension Meter
6. 3#機架 3# Stand
7. 3-4張力計 3-4 Stand Tension Meter
8. 4#機架 4# Stand
9. 4-5張力計 4-5 Stand Tension Meter
10. 5#機架 5# Stand
11.測厚儀 Thickness Gage
12. 轉向輥（飛剪） Deflector Roll（Flying Shear）

13.收卷機 Recoiler

4、冷軋硬闆規格

品名 Product	規格 Spec	厚度Thickness（mm）	寬度Width （mm）	內徑Coil ID（mm）
CFH	SPCC-1B	0.23~2.0	800～1250	508

5、常用規格尺寸許可差
5．1 JIS G3141冷軋鋼卷厚度許可差表
單位：mm

Width寬度 Thickness 厚度	630以上未含1000 630 to 1000 excl.	1000以上未含1250 1000 to 1350 excl.	1250以上未含1600 1250 to 1600 excl.
0.25以上，未含0.40 0.25 to 0.40 excl.	±0.04	±0.04	-
0.40以上，未含0.60 0.40 to 0.60 excl.	±0.05	±0.05	±0.06
0.60以上，未含0.80 0.60 to 0.80 excl.	±0.06	±0.06	±0.06
0.80以上，未含1.00 0.80 to 1.00 excl.	±0.06	±0.07	±0.08
1.00以上，未含1.25 1.00 to 1.25 excl.	±0.07	±0.08	±0.09
1.25以上，未含1.60 1.25 to 1.60 excl.	±0.09	±0.10	±0.11
1.60以上，未含2.00 1.60 to 2.00 excl.	±0.11	±0.12	±0.13

注：厚度測量之位置需距邊15mm以上。

5．2JIS G3141冷軋鋼卷寬度許可差表
單位：mm

寬度 Nominal Width	許可差(A)Class A		許可差(B)Class B
寬度 Nominal Width	上限 Upper	下限 Lower	上限 Upper	下限Lower
未含1250 Under 1250	7	0	3	0
1250以上 1250 and over	10	0	4	0

注：許可差(B)适用于精切處理者；除非客戶特别指定，否則以許可差(A)為檢驗标準。
5.3、 JIS G3141冷軋鋼卷平坦度許可差表
單位：mm

類别 Classification of Shape-irregularity 寬度 Nominal Width	平坦度(A) Class A			平坦度(B) Class B
類别 Classification of Shape-irregularity 寬度 Nominal Width	全波狀 (Bow Wave)	邊緣波狀 (Edge Wave)	中央波狀 (Center Buckle)	全波狀 (Bow Wave)	邊緣波狀 (Edge Wave)	中央波狀 (Center Buckle)
未含1000 Under 1000	12	8	6	2	2	2
1000以上未含1250 1000 to 1250 excl.	15	9	8	3	2	2
1250以上未含1600 1250 to 1600 excl.	15	11	8	4	3	2

注：
1. 平坦度(A)适用于标準調質(STANDARD TEMPER以符号”S”表示者)之冷(lěng®)軋鋼卷。
2.平坦度(B)标準調質且經伸張整平處理(Stretcher- Leveled Finish)之冷軋鋼卷。
5．4、ASTM A568冷軋鋼片、鋼卷、切條鋼卷厚度許可差表
- 以最小厚度(Minimum Thickness)訂購者 -
單位：in.(mm)

寬度 Specified Width 最小厚度 Specified minimum Thickness	2(51)以上~ 12(305) 含	超過12(305)~ 15(381) 含	超過15(381)~ 72(1829) 含
0.014(0.36)以上~0.019(0.48) 含 0.014(0.36) to 0.019(0.48) incl.	+0.004(0.10)	+0.004(0.10)	+0.004(0.10)
超過0.019(0.48)~0.039(0.99) 含 Over 0.019(0.48) to 0.039(0.99) incl.	+0.006(0.15)	+0.006(0.15)	+0.006(0.15)
超過0.039(0.99)~0.057(1.45) 含 Over 0.039(0.99) to 0.057(1.45) incl.	+0.008(0.20)	+0.008(0.20)	+0.008(0.20)
超過0.057(1.45)~0.082(2.08) 含 Over 0.057(1.45) to 0.082(2.08) incl.	+0.010(0.25)	+0.010(0.25)	+0.010(0.25)
超過0.082(2.08)~0.098(2.49) 含 Over 0.082(2.08) to 0.098(2.49) incl.	-	+0.010(0.25)	+0.010(0.25)
超過0.098(2.49)~0.142(3.16) 含 Over 0.098(2.49) to 0.142(3.16) incl.	-	+0.010(0.25)	+0.012(0.30)

注：**系指客戶以最小厚度(Minimum Thickness)訂購者，其厚度許可差隻允許上限。

本表示用于冷軋碳鋼、高強度低合金鋼之鋼片、鋼卷及切條鋼卷，其中高強度低合金鋼之适用厚度為0 .021 in(0.53mm)以上。
厚度測量位置需距離3/8 in (9.5mm) 以上。

5．5、ASTM A568冷軋鋼卷寬度許可差表
單位：in.(mm)

寬度 Specified Width	許可差 Width Tolerance
寬度 Specified Width	上限 Upper	下限 Lower
超過12(305)~30(762) 含 Over 12(305) to 30(762) incl.	1/8 (3.1)	0
超過30(762)~48(1219) 含 Over 30(762) to 48(1219) incl.	3/16 (4.7)	0
超過48(1219)~60(1524) 含 Over 48(1219) to 60(1524) incl.	1/4(6.3)	0

注：本表适用于冷軋碳鋼、高強度低合金鋼之鋼片及鋼卷。
5．6、 ASTM A568冷軋鋼卷平坦度許可差表(未規定經張力整平者)
單位：in.(mm)

厚度 Specified Thickness	**降伏強度(Ksi, min.) Specified Yield Point Ksi, min.	未滿45(31.6kgf/mm2) Under 45(31.6 kgf/mm2)	45(31.6kgf/mm2)~ 50(35.2kgf/mm2) 含 45(31.6kgf/mm2) to 50(35.2kgf/mm2) incl.
厚度 Specified Thickness	寬度 Specified Width	未滿45(31.6kgf/mm2) Under 45(31.6 kgf/mm2)
0.044(1.12)以下 To 0.044(1.12) incl.	36(914) 含 To 36(914) incl.	3/8 (9.5)	3/4 (19.1)
	超過36(914)~60(1524) 含 Over 36(914) to 60(1524) incl.	5/8 (15.9)	1-1/8 (28.6)
	超過60(1524) Over 60(1524)	7/8 (22.2)	1-1/2 (38.1)
超過0.044(1.12) Over 0.044(1.12)	36(914) 含 To 36(914) incl.	1/4 (6.4)	3/4 (19.1)
	超過36(914)~60(1524) 含 Over 36(914) to 60(1524) incl.	3/8 (9.5)	3/4 (19.1)
	超過60(1524)~72(1829) 含 Over 60(1524) to 72(1829) incl.	3/8 (15.9)	1-1/8 (28.6)
	超過72(1829) Over 72(1829)	7/8 (22.2)	1-1/2 (38.1)

注： 1.**降伏強度系指規格要求值。
2.本表适用于冷軋碳鋼、高強度低合金鋼鋼卷，但高強度低合金✘鋼鋼卷之降伏強度規格下限值大于50Ksi(35.2kgf/mm2)者，
其平坦度許可差由買賣雙方協議之。
3.本表不适用于全硬鋼片、有硬度範圍要求(如1/4Hard，1/2Hard)之鋼卷、退火後鋼卷₩(Annealed Last)。
