4、熱浸鍍鋅線
1、應用實例及照片
2、本機組采用改良森吉米爾法生産工藝。經過酸洗後或冷軋後帶鋼經清洗段清洗表面并烘幹 後，進入加熱(rè")爐進行退火及還原，然後在密閉狀态下進入鋅鍋進行熱浸鍍鋅，經∏過氣刀實現鍍 層厚度控制，并經鍍後冷卻過程，獲得鍍鋅或帶鋼。水淬後的鋼闆 通過濕平整機、拉矯機改善 鍍層表面質量和帶鋼的機械性能與平直度。後處理段還可≠以實現普通鈍化、耐指紋處理和靜電(dià₹n) 塗油處理，最終得到成品鍍鋅鋼卷。

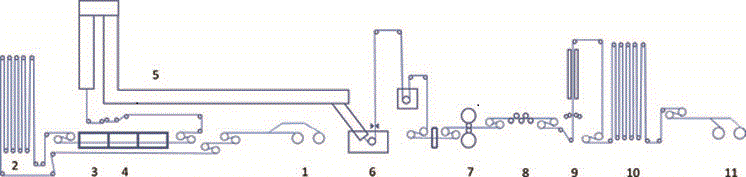

3、生産流程圖
1.開卷機 Uncoiler
2.入口活套 Entry Accumulator
3.脫脂段 Degreasing Section
4.電解 Electrolytic alkaline cleaning
5.非氧化退火爐 Non oxidising Furmace
6.鋅鍋 Zinc Pot
7.光整 Skin Pass Mill
8.拉矯 Tension Leveler
9.鈍化處理 Chromate And Anti-Finger Coater
10.出口活套 Exit Accumulator
11.收卷機 Recoiler
4、鍍鋅闆規格（GL）
| 品名 Product |
規格 SPEC |
厚度 Thickness（mm） |
寬度 Width（mm） |
內徑 Coil ID |
| GI | 以冷軋為基闆 | 0.25～2.5 | 700～1250 | 508/610 |
| 以熱軋為基闆 | 1.5～2.5 | 700～1250 | ||
| 2.5～3.0 | 限寬1000 |
5、相關規格資料
5．1、 JIS G3302 機械性能
以熱軋為底材
以冷軋為底材
5．2、 JIS G3302厚度公差
以熱軋卷為基材的商用品質
單位：mm
|
公稱厚度 Nominal thickness(t) |
寬度 Width (w) | |
| w<1200 | 1200≤w<1500 | |
| 1.6≤t<2.0 | ± 0.17 | ± 0.18 |
| 2.0≤t<2.5 | ± 0.18 | ± 0.20 |
| 2.5≤t≤3 | ± 0.2 | ± 0.22 |
以熱軋卷為基材的結構用品質
單位：mm
| 公稱厚度 Nominal thickness(t) |
寬度 Width (w) |
| w<1600 | |
| 1.6≤t<2.0 | ± 0.20 |
| 2.0≤t<2.5 | ± 0.21 |
| 2.5≤t≤3.0 | ± 0.23 |
以冷軋卷為基材
單位：mm
| 公稱厚度 Nominal thickness(t) | 寬度 Width (w) | |
| 630≤w<1000 | 1000≤w<1250 | |
| t<0.25 | ± 0.04 | ± 0.04 |
| 0.25≤t<0.40 | ± 0.05 | ± 0.05 |
| 0.40≤t<0.60 | ± 0.06 | ± 0.06 |
| 0.60≤t<0.80 | ± 0.07 | ± 0.07 |
| 0.80≤t<1.00 | ± 0.07 | ± 0.08 |
| 1.00≤t<1.25 | ± 0.08 | ± 0.09 |
| 1.25≤t<1.6 | ± 0.1 | ± 0.11 |
| 1.6≤t<2.0 | ± 0.12 | ± 0.13 |
| 2.0≤t≤2.5 | ± 0.14 | ± 0.15 |
5．3、 JIS G3302寬度公差
單位：mm
| 寬度 | 以熱軋為基材 For hot-rolled base metal used |
以冷軋為基材 For cold-rolled base metal used |
|
| Tolerance(A) | Tolerance(B) | ||
| w≤1500 | (0, +25) | (0, +10) | (0, +7) |
5．4、 JIS G3302相當鍍層厚度
單位：mm
| 鍍層代号 Coating weight symbol |
三點測試平均最小值 Average coating mass in triple-spot test |
單點最小值 Minimum coating mass at a single spot |
| Z06 | 60 | 51 |
| Z08 | 80 | 68 |
| Z10 | 100 | 85 |
| Z12 | 120 | 102 |
| Z18 | 180 | 153 |
| Z20 | 200 | 170 |
| Z22 | 220 | 187 |
| Z25 | 250 | 213 |
| Z27 | 275 | 234 |
| Z35 | 350 | 298 |
| Z37 | 370 | 315 |
| Z45 | 450 | 383 |
| Z60 | 600 | 510 |
5．5、 ASTM A653（M） 機械性能
ASTM A653（M） Mechanical Properties
| ASTM A792(M) | 屈服點 Yield Point |
抗拉強度 Tensile Strength |
伸長率 Elongation % |
| 種類符号 Classification |
min,Ksi(MPa) | min,Ksi(MPa) | |
| CS TYPE A | 25/55(170/380) | - | ≥20 |
| CS TYPE B | 30/55(205/380) | - | ≥20 |
| CS TYPE C | 25/60(170/410) | - | ≥15 |
| Grade33(230) | 33（230） | 45（310） | ≥20 |
| Grade37(255) | 37（255） | 52（360） | ≥18 |
| Grade40(275) | 40（275） | 55（380） | ≥16 |
| Grade50(340) Class 1 | 50（340） | 65（450) | ≥12 |
| Grade50(340) Class 2 | 50（340） | - | ≥12 |
| Grade50(340) Class 3 | 50（340） | 70 (480) | ≥12 |
| Grade50(340) Class 4 | 50（340） | 60 (410) | ≥12 |
| Grade80(550) Class 1,2 | 80（550） | 82（570） | - |
5．6、 ASTM A924（M）厚度公差
ASTM A924 (M) Tolerances On Thickness
熱浸金屬鍍層闆厚度公差為最小邊距3/8英寸(10毫米）測得
Thickness tolerances Hot-Dip Metallic-Coated Sheet-3/8-inφ.[10-mm] Minimum Edge Distance
| 英 制 lnch-Pound Unìts 單位：in. | ||||
| 公稱厚度
Nomìnal thìckness(t) |
寬度 Wìdth (w) | |||
| w≤32 | 32<w≤40 | 40<w≤60 | 60<w72 | |
| t≤0.023 | ± 0.003 | ± 0.003 | ± 0.003 | — |
| 0.023<t≤0.043 | ± 0.004 | ± 0.004 | ± 0.004 | ± 0.004 |
| 0.043<t≤0.061 | ± 0.005 | ± 0.005 | ± 0.005 | ± 0.005 |
| 國 際 單 位 制 Sì Unìts (unìt) : mm |
||||
| 公稱厚度
Nomìnal thìckness(t) |
寬度 Wìdth(w) | |||
| w≤1500 | w>1500 | |||
| t≤0.4 | t≤0.4 | — | ||
| 0.4<t≤1.0 | ± 0.10 | ± 0.10 | ||
| 1.0<t≤1.5 | ± 0.13 | ± 0.13 | ||
I. 厚度測量應在寬度方向兩端不少于3/8英寸處
Thickness is measured at any point across the width not less than 3/8 inch fro¥m a side edge.
II. 厚度測量應在寬度方向兩端不少于10mm處
Thickness is measured at any point across the width not less than 10mm from a side edge
5．7、 ASTM A924(M) 寬度公差
ASTM A924(M) Tolerances On Width
|
英 制 Inch-Pound Units 單位：in. |
||
| 公稱寬度 Nominal width(w) | 寬度允許公差 Width tolerances | |
| 30<t≤48 | (0, +3/16) | |
| 48<t≤60 | (0, +1/4) | |
| 國 際 單 位 制 Si Units 單位：mm | ||
| 公稱寬度 Nominal width(w) | 寬度允許公差 Width tolerances | |
| 600<t≤1200 | (0, +5) | |
| 1200<t≤1500 | (0 , +6) | |
5．8、 ASTM A924(M) 平坦度
ASTM A924(M) Flatness
| 英 制 Inch-Pound Units 單位：in. | ||
| 公稱寬度 Nominal width(w) | 平坦度 Flatness | |
| t≤0.048 | t>0.048 | |
| 12<w≤36 | 3/8 | 1/4 |
| 36<w≤60 | 5/8 | 3/8 |
| 國 際 單 位 制 Si Units單位 (unit)：mm | ||
| 公稱寬度 Nominal width(w) | 平坦度 Flatness | |
| t≤1.0 | t>1.0 | |
| 300<w≤900 | 10 | 8 |
| 900<w≤1500 | 15 | 10 |
注 ：本表可用于裁切闆，不适用于結構鋼和高強度低≈(dī)合金鋼
Note：This table does not apply for structural steel (SS) and High-Strength Low-Alloy Steel (HSL≤AS)
5．9、 ASTM A653(M) 鍍層要求
ASTM A653(M) Weight(Mass) of Coating Requirements
| 英 制 Inch-Pound Units 單位：g/m2 | |||
| 鍍層Coating Designation | 三點測試 Triple-Spot Test | 單點測試 Single-Spot Test | |
| 雙面 Total Both Sides | 單面 One Side | 雙面 Total Both Sides | |
| G360 | 3.60 | 1.28 | 3.20 |
| G300 | 3.00 | 1.04 | 2.60 |
| G235 | 2.35 | 0.80 | 2.00 |
| G210 | 2.10 | 0.72 | 1.80 |
| G185 | 1.85 | 0.64 | 1.60 |
| G165 | 1.65 | 0.56 | 1.40 |
| G140 | 1.40 | 0.48 | 1.20 |
| G115 | 1.15 | 0.40 | 1.00 |
| G100 | 1.00 | 0.36 | 0.90 |
| G90 | 0.90 | 0.32 | 0.80 |
| G60 | 0.60 | 0.20 | 0.50 |
| G40 | 0.40 | 0.12 | 0.30 |
| G30 | 0.30 | 0.10 | 0.25 |
| G01 | no minimum | no minimum | no minimum |
| 國 際 單 位 制 Si Units 單位：g/m2 | |||
|
鍍層Coating Designation
|
三點測試 Triple-Spot Test | 單點測試 Single-Spot Test | |
| 雙面 Total Both Sides | 單面 One Side | 雙面 Total Both Sides | |
| Z600 | 600 | 204 | 510 |
| Z550 | 550 | 190 | 475 |
| Z500 | 500 | 170 | 425 |
| Z450 | 450 | 154 | 385 |
| Z350 | 350 | 120 | 300 |
| Z305 | 305 | 110 | 275 |
| Z275 | 275 | 94 | 235 |
| Z180 | 180 | 600 | 150 |
| Z120 | 120 | 36 | 90 |
| Z90 | 90 | 30 | 75 |
| Z001 | no minimum | no minimum | no minimum |
